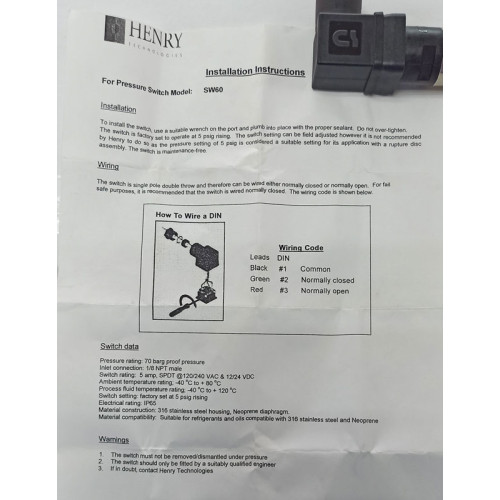

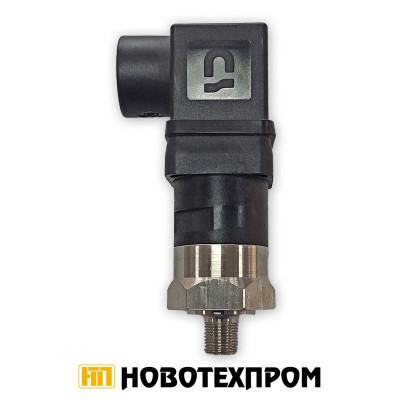

Инструкции за монтаж

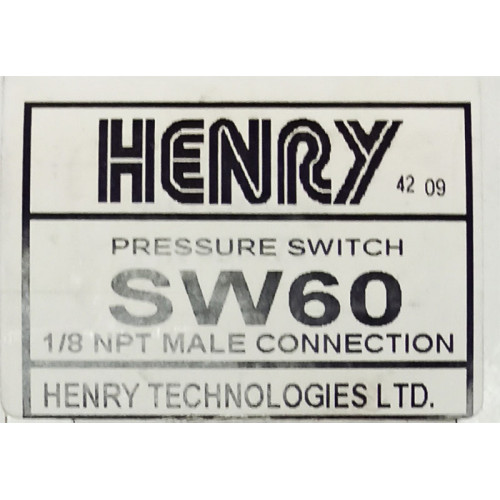

За модел пресостат: SW60

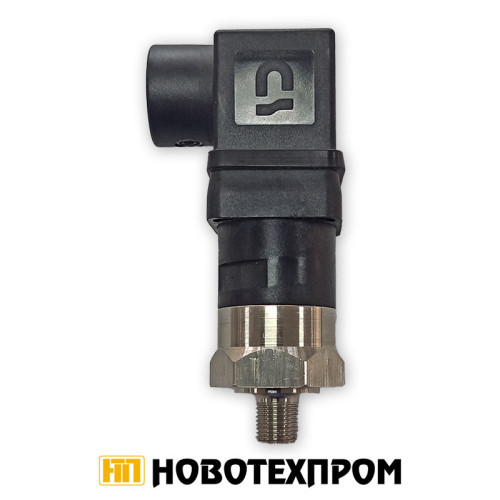

Монтаж

За да монтирате пресостата, използвайте подходящ гаечен ключ върху отвора и го завийте с подходящ уплътнител.
Не пренатягайте. Пресостатът е фабрично настроен да сработва при повишаване на налягането до 0.34 bar.
Настройката може да бъде променяна на място, но Henry не препоръчва това, тъй като стойността от 0.34 bar се счита за подходяща настройка за приложението му с предпазен диск.
Пресостатът е без необходимост от поддръжка.

Свързване

Пресостатът е с единично превключване (SPDT) и може да бъде свързан както в нормално затворено, така и в нормално отворено положение.
За целите на безопасността се препоръчва да се свързва в нормално затворено положение.

Код на свързване:

• Черен проводник – #1 Обща клема (Common)

• Зелен проводник – #2 Нормално затворен

• Червен проводник – #3 Нормално отворен

Технически данни

• Налягане: 70 bar(g) пробно налягане

• Вход: 1/8 NPT мъжки

• Електрически данни: 5 A, SPDT @ 120/240 VAC и 12/24 VDC

• Температура на околната среда: от -40 °C до +80 °C

• Температура на флуида: от -40 °C до +120 °C

• Фабрична настройка: сработва при повишаване на налягането до 0.34 bar

• Електрическа степен на защита: IP65

• Материал на корпуса: неръждаема стомана 316

• Мембрана: неопрен

• Съвместимост: подходящ за хладилни агенти и масла, съвместими с неръждаема стомана 316 и неопрен

Предупреждения

1. Пресостатът не трябва да бъде демонтиран/разглобяван под налягане.

2. Пресостатът трябва да бъде монтиран само от квалифициран инженер.

3. При съмнение се свържете с Henry Technologies.
