Електронен температурен контролер Tecnologic TDR21 N

Продуктов код (SKU): TDR21 N

Категория: Хладилна автоматика / Електронни контролери и термостати

Производител: TECNOLOGIC (Италия)

Наличност: На склад

Кратко описание

Микропроцесорен цифров контролер Tecnologic TDR21 N, проектиран за прецизен контрол и управление на средно- и нискотемпературни хладилни инсталации, фризери, витрини и хладилни камери.

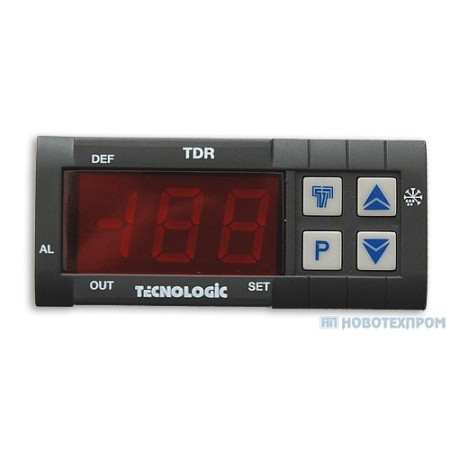

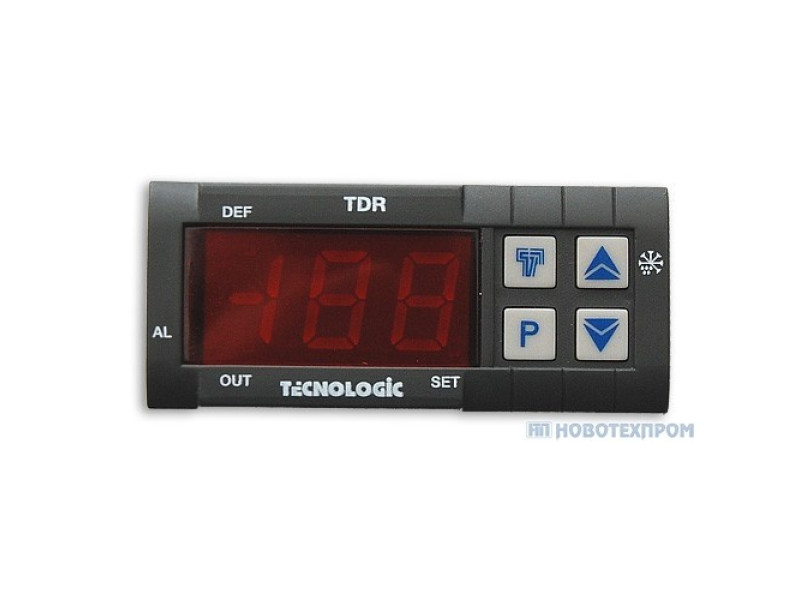

Уредът разполага с 3-цифрен LED дисплей със статус индикация за релетата и алармите, както и интуитивен 4-бутонен панел за бързо настройване на параметрите. Снабден е с два релейни изхода за управление на компресор и цикъл на размразяване (дефрост) или аларма. Поддържа работа със стандартни температурни сонди (NTC) и е предназначен за вграждане в панел с отвор 71 x 29 mm.

Основни предимства

Италианско качество: Надеждна индустриална електроника от водещия производител Tecnologic, гарантираща стабилна работа при непрекъснат режим.
Два независими релейни изхода: Позволява паралелен контрол на компресора и автоматично управление на процеса по обезскрежаване (електрическо или с горещи газове).
Висока степен на защита: Челният панел осигурява клас на защита IP65 срещу прах и пръски вода при монтаж с включеното уплътнение.
Гъвкава конфигурация на сондите: Съвместим с масовите температурни датчици NTC с възможност за калибриране и настройка на хистерезиса.

Технически характеристики

Параметър	Спецификация
Марка и модел	TECNOLOGIC TDR21 N
Тип уред	Цифров микропроцесорен контролер за охлаждане

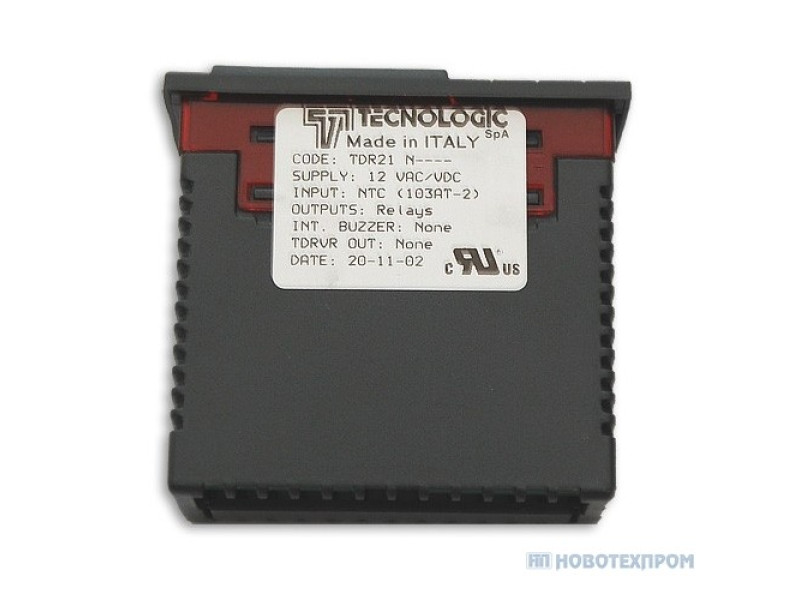

Захранващо напрежение	12 V AC/DC
Консумирана мощност	около 3 VA
Вход за сонда	10 kΩ NTC (103AT-2 при 25°C)
Обхват на измерване	NTC: -50°C до +109°C
Изход 1 (OUT1 / Компресор)	SPST реле 16A (AC1) / 250V AC
Изход 2 (OUT2 / Дефрост или Аларма)	SPDT реле 8A (AC1) / 250V AC
Дисплей	3-цифрен червен LED дисплей (-199 до 999) със знак
LED индикатори	OUT (компресор), DEF (размразяване), AL (аларма), SET
Монтажен отвор (Panel cut-out)	71 x 29 mm
Габаритни размери на предния панел	78 x 35 mm
Дълбочина за вграждане	64 mm
Клас на защита на лицевия панел	IP65
Клеми за присъединяване	Винтови клеми за проводници до 2.5 mm²
Произход	Италия (Made in Italy)

Свързване и електрическа схема

Клеми 8 и 9: Захранване (Supply 230V AC).
Клеми 10 и 12: Вход за температурната сонда (Probe Input).
Клеми 1, 2, 3 (OUT1): Главно управляващо реле за компресора.
Клеми 4 и 5 (OUT2): Релеен контакт за управление на нагреватели за обезскрежаване или външна алармена верига.
