Четирипътен вентил Daikin Y4MV10A6IEC за 4-тръбни вентилаторни конвектори (FWV 8/10)

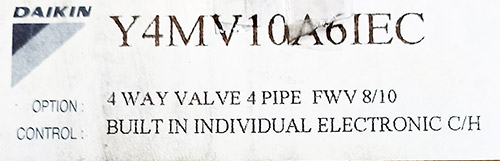

Продуктов код (SKU): Y4MV10A6IEC (Option: 4 WAY VALVE 4 PIPE FWV 8/10)

Категория: Климатична и отоплителна техника / Компоненти за вентилаторни конвектори и чилъри

Производител: DAIKIN

Наличност: ✔ На склад

Кратко описание

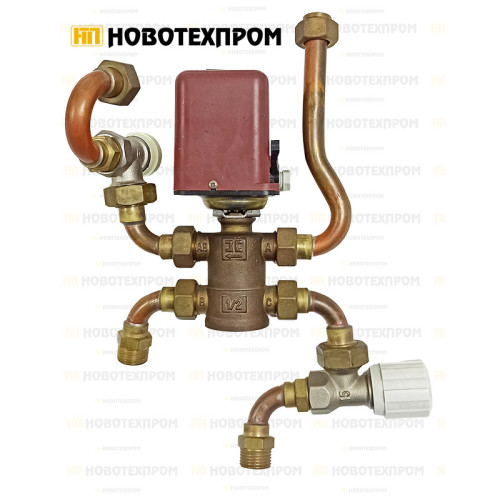

Оригинален фабричен хидравличен модул Daikin Y4MV10A6IEC с интегриран четирипътен вентил, баланс вентили и електромоторна задвижка ETE. Този специализиран комплект е проектиран за директен монтаж към вентилаторни конвектори Daikin от сериите FWV 8 и FWV 10 в 4-тръбни климатични системи.

Модулът управлява автоматично потока на топлата и студената вода към топлообменника. Благодарение на вградената си фабрична задвижка с индивидуално електронно управление, вентилът осигурява плавно превключване между режимите на охлаждане и отопление, като предотвратява появата на хидравлични удари в мрежата.

Основни предимства

Фабричен монтажен кит: Гарантира пълна съвместимост и прецизно междуосие при присъединяване към конвектори FWV8/10.
Пълна окомплектовка: Включва масивно месингово 4-пътно тяло, сервозадвижка, медни тръбни накрая и баланс вентили за регулиране на дебита.
Плавно превключване: Времето за реакция от 4 минути елиминира рисковете от хидравлични удари в тръбната мрежа.
Ръчен/Автоматичен режим: Наличие на механичен палец за ръчно задействане на вентила при липса на захранване или сервизна профилактика.

Технически характеристики

Параметър	Спецификация
Марка и модел на комплекта	DAIKIN Y4MV10A6IEC
Производител на задвижката	ETE
Тип на вентила	Четирипътен за 4-тръбни ОВК инсталации
Съвместимост с конвектори	Серии Daikin FWV 8 и Daikin FWV 10
Работно напрежение	230V AC / 50-60Hz (Монофазно)
Консумирана мощност	18 W
Време за реакция / отваряне	4 минути
Помощен контакт (Aux)	230V AC – макс. 700mA
Клас на защита	IP20
Максимална околна температура	до 50°C
Ръчен контрол (Manual)	Налично палче за механично отваряне
Размер на хидравличните връзки	1/2" (месингово тяло)

Инструкции за монтаж и управление

Позициониране: Модулът се инсталира директно в страничната ниша (коритото) за хидравлично свързване на вентилаторния конвектор.
Електрическо свързване: Сервозадвижката се окабелява към клемния блок или електронната платка на конвектора според фабричната схема за управление на Daikin, за да се подсигури правилната логика при превключване на температурните режими.
Помощен контакт: Вграденият Aux релеен изход (230V, 700mA) може да се използва за подаване на обратен сигнал за старт/стоп към циркулационна помпа или управляващо табло.
