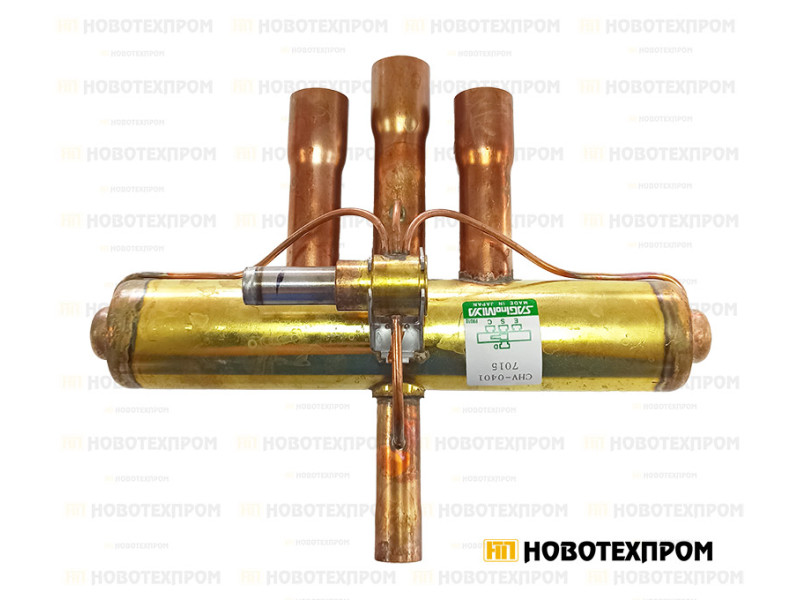

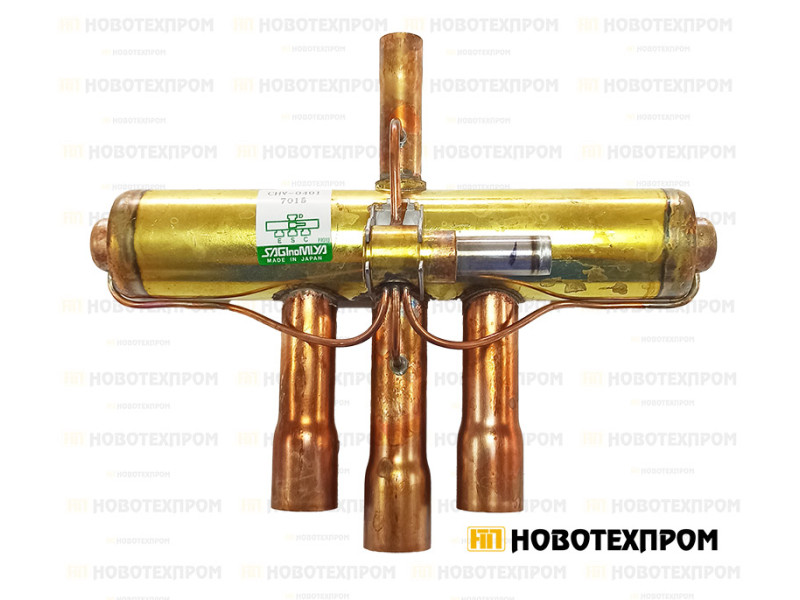

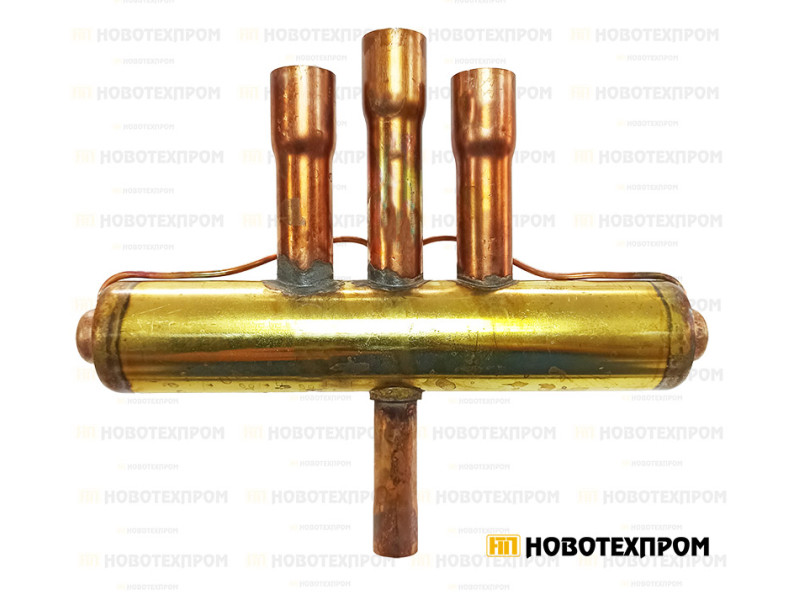

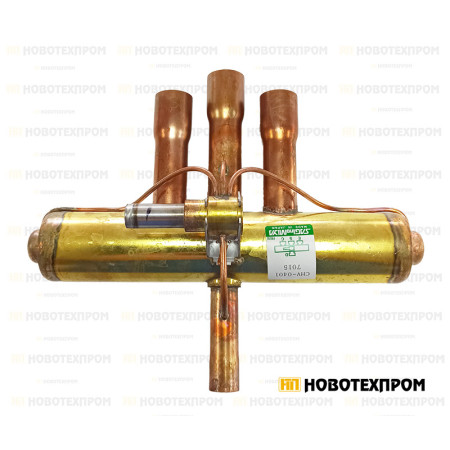

Четирипътен реверсивен вентил Saginomiya CHV-0401 (без бобина)

Продуктов код (SKU): CHV-0401

Категория: Хладилна автоматика / Четирипътни реверсивни вентили

Производител: Saginomiya (Произведено в Япония)

Наличност: На склад

Кратко описание

Висококачествен четирипътен реверсивен вентил Saginomiya CHV-0401, оригинално производство в Япония. Този тип вентили се използват в климатични системи, термопомпи и хладилни инсталации с режим на термопомпа за превключване на посоката на фреоновия поток. Уредът позволява на системата да променя режима си на работа от отопление към охлаждане и обратно, като пренасочва горещите газове от компресора към съответния топлообменник. Продуктът се предлага като самостоятелно механично тяло със заварени медни изводи, без включена електромагнитна бобина в комплекта.

Основни предимства

Премиум качество: Производство на Saginomiya – водещ производител в хладилната автоматика, гарантиращ прецизно напасване на вътрешния плъзгач и минимален риск от вътрешни утечки.
Масивна конструкция: Изработен от месинг и висококачествени медни тръбни изводи, проектирани да издържат на високи налягания и големи температурни амплитуди.
Надеждно пилотно управление: Използва капилярна система за балансиране на налягането, която спомага за плавното и сигурно превключване на вентила в работен режим.

Технически характеристики

Параметър	Спецификация
Марка и модел	Saginomiya CHV-0401
Тип на вентила	Четирипътен реверсивен (4-Way Reversing Valve)
Диаметър на нагнетателна тръба (Discharge)	1/2" (12.8 mm)
Диаметър на смукателни тръби (Suction)	3/4" (19.15 mm)
Материал на тялото	Месинг и медни изводи
Окомплектовка	Само механично тяло (без бобина)
Произход	Япония (Made in Japan)

Инструкции за монтаж

Заваряване: Поради наличието на деликатни тефлонови плъзгачи вътре в главното месингово тяло, вентилът е силно чувствителен на прегряване при монтаж. При твърдо запояване към медните тръби на инсталацията, основното цилиндрично тяло на вентила задължително трябва да бъде изцяло обвито с мокър парцал или охлаждащ гел. Температурата на корпуса по време на заваряването не трябва да надвишава 120°C, за да се избегне повреда на вътрешните уплътнения.
Посока и свързване: Единичната тръба 1/2" се свързва към нагнетателната линия на компресора. Централната тръба 3/4" от срещуположната страна се свързва към смукателната линия на компресора, а двете странични тръби 3/4" се свързват съответно към вътрешния и външния топлообменник.
Задвижване: За правилната работа на уреда е необходимо да се монтира съвместима електромагнитна бобина (соленоид) на Saginomiya с подходящо за инсталацията управляващо напрежение (напр. 230V AC).
